江苏桥架介绍电缆桥架的要点有哪些

江苏桥架介绍电缆桥架的要点有哪些

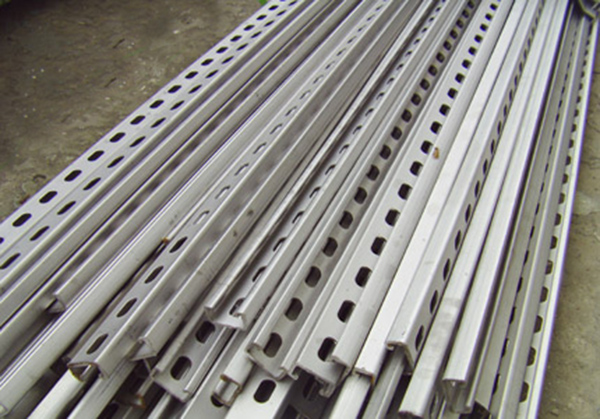

江苏桥架的原料是利用不同型号材质的不锈钢板材制造而成的，表面一般不需处理，其桥架的强度、耐腐蚀度比一般桥架要高很多。下面介绍一下电缆桥架：

 1）电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

  2）电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足有关规范或标准的要求。

  3）在工程防火要求较高的场所，不宜采用铝合金电缆桥架。

  4）电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%～50%，控制电缆可取50%～70%，且宜预留10%～25%。

  5）在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m时，则工作均布荷载应满足要求。

  6）各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

  7）在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆较小允许弯曲半径。

  8）对于跨距大于6m的钢制电缆桥架和跨距大于2m或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。

  9）几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。
